РЕКОНСТРУКЦИЯ ЗДАНИЯ

сборка фасада

РЕКОНСТРУКЦИЯ ЗДАНИЯ

сборка фасада

ОЮБЛИЦОВКА ФАСАДА ДОМА КИРПИЧОМ РУЧНОЙ ФОРМОВКИ WIENERBERGER TERCA

  • УСИЛЕНИЕ ОСНОВАНИЯ ДЛЯ ЛИЦЕВОЙ КИРПИЧНОЙ КЛАДКИ
  • МОНТАЖ ОТСЕЧНОЙ ГИДРОИЗОЛЯЦИИ
  • ШТУКАТУРКА ОСНОВАНИЯ ПЕРЕД МОНТАЖЁМ УТЕПЛИТЕЛЯ ПОД ДЕКОРАТИВНУЮ ШТУКАТУРКУ
  • ОБЛИЦОВОЧНЫЙ КИРПИЧ
  • ЦВЕТНАЯ КЛАДОЧНАЯ СМЕСЬ
  • ВИД РАСКЛАДКИ КИРПИЧА
  • ВЕНТИЛЯЦИОННЫЕ КОРОБОЧКИ
  • СВЯЗИ ЧЕРНОВОЙ КЛАДКИ С ОБЛИЦОВКОЙ
  • АРМИРОВАНИЕ КЛАДКИ
  • ОТКОСЫ ИЗ ЛИЦЕВОГО КИРПИЧА
  • ПЕРЕМЫЧКИ ИЗ ЛИЦЕВОГО КИРПИЧА
  • КАРКАС ИЗ ПРОФИЛЕЙ HILTI И АКВАПАНЕЛЕЙ
  • УТЕПЛЕНИЕ
  • ДЕКОРАТИВНАЯ ШТУКАТУРКА
  • ДЕФОРМАЦИОННЫЕ ШВЫ
  • МОНТАЖ МЕТАЛЛИЧЕСКИХ КРЫШЕК НА ПАРАПЕТ
  • УСТАНОВКА ФЛЮГАРОК

УСИЛЕНИЕ ОСНОВАНИЯ ДЛЯ ЛИЦЕВОЙ КИРПИЧНОЙ КЛАДКИ

Для лицевой кладки кирпича необходимо прочное и достаточное по размеру основание. В нашем случае по периметру здания большая часть участков не имела соответствующего основания, а также отсутствовал один горизонтальный уровень. Нами были очищены поверхности горизонтальной части цоколя и вертикальной части несущей стены ( стыки цоколя и стен) от старой обмазочной гидроизоляции, потом установлены металлические пластины толщиной 10 мм  с нужным выносом за границу цоколя, сверху пластины к стене закрепили уголок толщиной металла 8 мм, снизу пластины установили уголок к цоколю. Все элементы конструкции между собой были сварены, а швы сварки загрунтованы. Крепление выполняли с помощью оцинкованных стальных шпилек и химического анкера Hilti. При образовании пустот между металлом и существующими поверхностями было выполнено заполнение этих пустот смесью из песка и напрягающего цемента (НЦ).

УСИЛЕНИЕ ОСНОВАНИЯ ДЛЯ ЛИЦЕВОЙ КИРПИЧНОЙ КЛАДКИ

Для лицевой кладки кирпича необходимо прочное и достаточное по размеру основание. В нашем случае по периметру здания большая часть участков не имела соответствующего основания, а также отсутствовал один горизонтальный уровень. Нами были очищены поверхности горизонтальной части цоколя и вертикальной части несущей стены ( стыки цоколя и стен) от старой обмазочной гидроизоляции, потом установлены металлические пластины толщиной 10 мм  с нужным выносом за границу цоколя, сверху пластины к стене закрепили уголок толщиной металла 8 мм, снизу пластины установили уголок к цоколю. Все элементы конструкции между собой были сварены, а швы сварки загрунтованы. Крепление выполняли с помощью оцинкованных стальных шпилек и химического анкера Hilti. При образовании пустот между металлом и существующими поверхностями было выполнено заполнение этих пустот смесью из песка и напрягающего цемента (НЦ).

МОНТАЖ ОТСЕЧНОЙ ГИДРОИЗОЛЯЦИИ

После усиления основания для кладки произвели монтаж отсечной гидроизоляции. Сначала поверхность выравнивали поверхность, на неё наносили праймер  и после его высыхания наплавляли рулонную гидроизоляцию.

МОНТАЖ ОТСЕЧНОЙ ГИДРОИЗОЛЯЦИИ

После усиления основания для кладки произвели монтаж отсечной гидроизоляции. Сначала выравнивали поверхность, на неё наносили праймер и после его высыхания наплавляли рулонную гидроизоляцию.

ШТУКАТУРКА ОСНОВАНИЯ ПЕРЕД МОНТАЖЁМ УТЕПЛИТЕЛЯ ПОД ДЕКОРАТИВНУЮ ШТУКАТУРКУ

Фасад дома комбинированный: большая часть из кирпича ручной формовки; остальная часть из декоративной штукатурки. Там, где проектом предусмотрена декоративная штукатурка, мы применяли систему "Мокрый фасад", и для правильного монтажа утеплителя сначала выравнивали основание штукатуркой KNAUF unterputz. Перед нанесением штукатурки был произведён монтаж штукатурной оцинкованной сетки, потом нанесена грунтовка и установлены маяки.

ШТУКАТУРКА ОСНОВАНИЯ ПЕРЕД МОНТАЖЁМ УТЕПЛИТЕЛЯ ПОД ДЕКОРАТИВНУЮ ШТУКАТУРКУ

Фасад дома комбинированный: большая часть из кирпича ручной формовки; остальная часть из декоративной штукатурки. Там, где проектом предусмотрена декоративная штукатурка, мы применяли систему "Мокрый фасад", и для правильного монтажа утеплителя сначала выравнивали основание штукатуркой KNAUF unterputz. Перед нанесением штукатурки был произведён монтаж штукатурной оцинкованной сетки, потом нанесена грунтовка и установлены маяки.

ОБЛИЦОВОЧНЫЙ КИРПИЧ

Для облицовки дома был выбран кирпич ручной формовки компании Wienerberger Terca eco agora agaatgrijs 215x65x50 c водопоглощением 10%.

ОБЛИЦОВОЧНЫЙ КИРПИЧ

Для облицовки дома был выбран кирпич ручной формовки компании Wienerberger Terca eco agora agaatgrijs 215x65x50 c водопоглощением 10%.

ЦВЕТНАЯ КЛАДОЧНАЯ СМЕСЬ

Для лицевой кладки кирпича ручной формовки была выбрана цветная кладочная смесь Quick-mix VK01 (артикул: 72145), цвет смеси был выбран стально-серый. Фракция песка в смеси крупная, также в ней попадаются камушки до 4 мм.. Летом под прямыми лучами солнца внешняя часть шва из смеси сохнет довольно быстро.

ЦВЕТНАЯ КЛАДОЧНАЯ СМЕСЬ

Для лицевой кладки кирпича ручной формовки была выбрана цветная кладочная смесь Quick-mix VK01 (артикул: 72145), цвет смеси был выбран стально-серый. Фракция песка в смеси крупная, также в ней попадаются камушки до 4 мм.. Летом под прямыми лучами солнца внешняя часть шва из смеси сохнет довольно быстро.

ВИД РАСКЛАДКИ КИРПИЧА

Для кладки кирпича применили хаотичную раскладку. При ней подпиливаются угловые кирпичи и в остальной части вставляются половинки кирпича, иногда при такой кладки вставляются разные части кирпичей, например, это часто применяется в кладке ригельного кирпича.

ВИД РАСКЛАДКИ КИРПИЧА

Для кладки кирпича применили хаотичную раскладку. При ней подпиливаются угловые кирпичи и в остальной части вставляются половинки кирпича, иногда при такой кладки вставляются разные части кирпичей, например, это часто применяется в кладке ригельного кирпича.

ВЕНТИЛЯЦИОННЫЕ КОРОБОЧКИ

Под лицевой кладкой появляется конденсат. Для вентиляции и отвода влаги необходимо делать вентиляционный зазор и в вертикальные швы кирпичной кладки устанавливать вентиляционные коробочки. Мы установили вент. коробочки в первом и предпоследнем рядах лицевой кладки через каждые три кирпича, также они были установлены под проёмами и над проёмами.

ВЕНТИЛЯЦИОННЫЕ КОРОБОЧКИ

Под лицевой кладкой появляется конденсат. Для вентиляции и отвода влаги необходимо делать вентиляционный зазор и в вертикальные швы кирпичной кладки устанавливать вентиляционные коробочки. Мы установили в первом и предпоследнем рядах лицевой кладки через каждые три кирпича вент. коробочки, также они были установлены под проёмами и над проёмами.

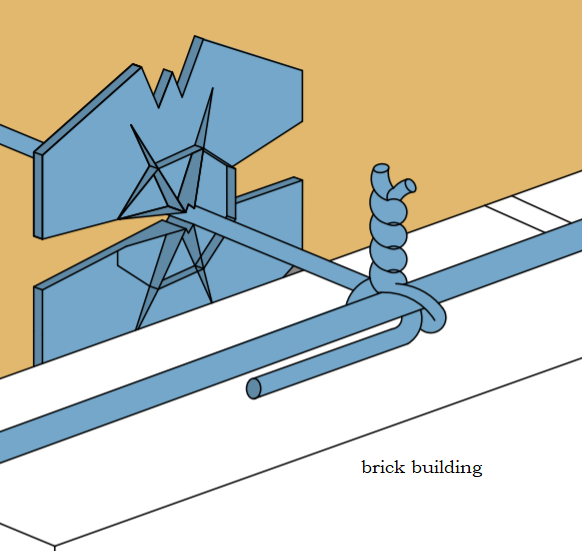

СВЯЗИ ЧЕРНОВОЙ КЛАДКИ С ОБЛИЦОВКОЙ

Лицевую кладку связывали с несущими стенами с помощью металлических связей Termoclip. На один м2 устанавливали 9 связей, так как у нас толщина кладки 65 мм.. На углах и проёмах устанавливали дополнительные связи. При такой толщине кладки связи необходимо сгибать и соединять с армирующей сеткой оцинкованной проволокой.

СВЯЗИ ЧЕРНОВОЙ КЛАДКИ С ОБЛИЦОВКОЙ

Лицевую кладку связывали с несущими стенами с помощью металлических связей Termoclip. На один м2 устанавливали 9 связей, так как у нас толщина кладки 65 мм.. На углах и проёмах устанавливали дополнительные связи. При такой толщине кладки связи необходимо сгибать и соединять с армирующей сеткой оцинкованной проволокой.

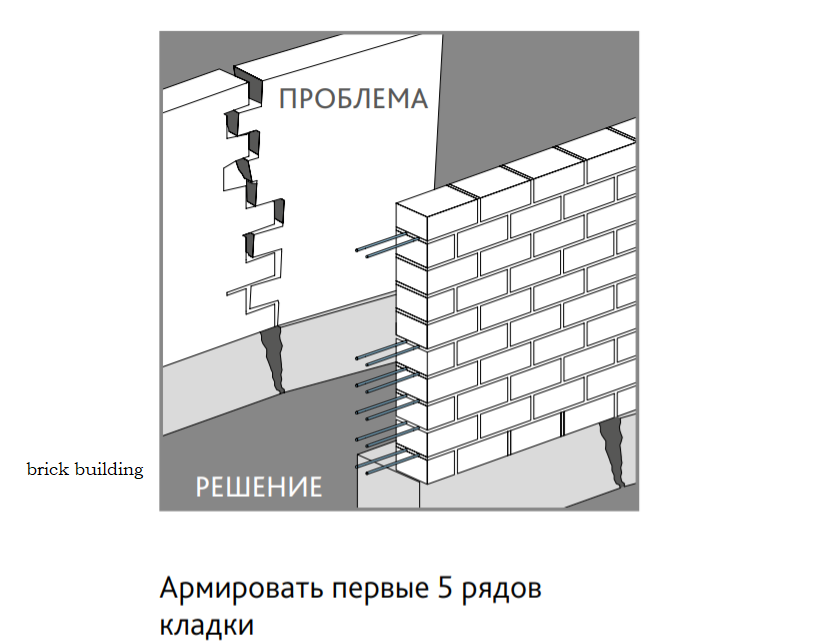

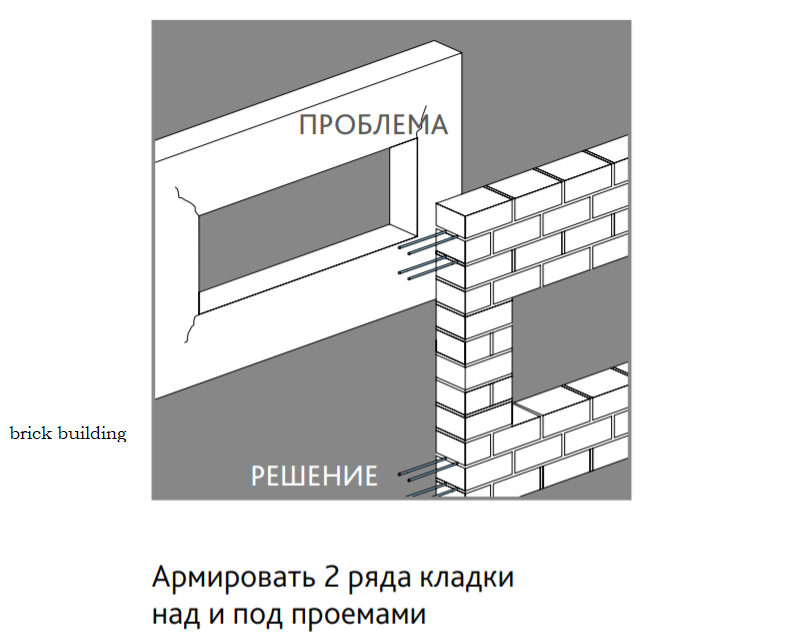

АРМИРОВАНИЕ КЛАДКИ

Основную лицевую кладку армировали базальтовой сеткой связывая её с металлическими связями Termoclip. Для повышения несущей способности и монолитности армировали первые пять рядов нержавеющей сеткой диаметром прута 3 мм, также армировали 2 ряда кладки под проёмами и добавляли арматуру Murfor в третий ряд кладки над проёмами.

АРМИРОВАНИЕ КЛАДКИ

Основную лицевую кладку армировали базальтовой сеткой связывая её с металлическими связями Termoclip. Для повышения несущей способности и монолитности армировали первые пять рядов нержавеющей сеткой диаметром прута 3 мм, также армировали 2 ряда кладки под проёмами и добавляли арматуру Murfor в третий ряд кладки над проёмами.

ОТКОСЫ ИЗ ЛИЦЕВОГО КИРПИЧА

Пространство из утеплителя и вентиляционного зазора между оконными рамами, дверными полотнами и лицевой кладкой закрыли лицевым кирпичом направив его внутрь дома (перпендикулярно проёмам). Первые кирпичи откосов устанавливали на специальные уголки. У некоторых проёмах с одной стороны откос сделан из плотного утеплителя и декоративной штукатурки (система "Мокрый фасад").

ОТКОСЫ ИЗ ЛИЦЕВОГО КИРПИЧА

Пространство из утеплителя и вентиляционного зазора между оконными рамами, дверными полотнами и лицевой кладкой закрыли лицевым кирпичом направив его внутрь дома (перпендикулярно проёмам). Первые кирпичи откосов устанавливали на специальные уголки. У некоторых проёмах с одной стороны откос сделан из плотного утеплителя и декоративной штукатурки (система "Мокрый фасад").

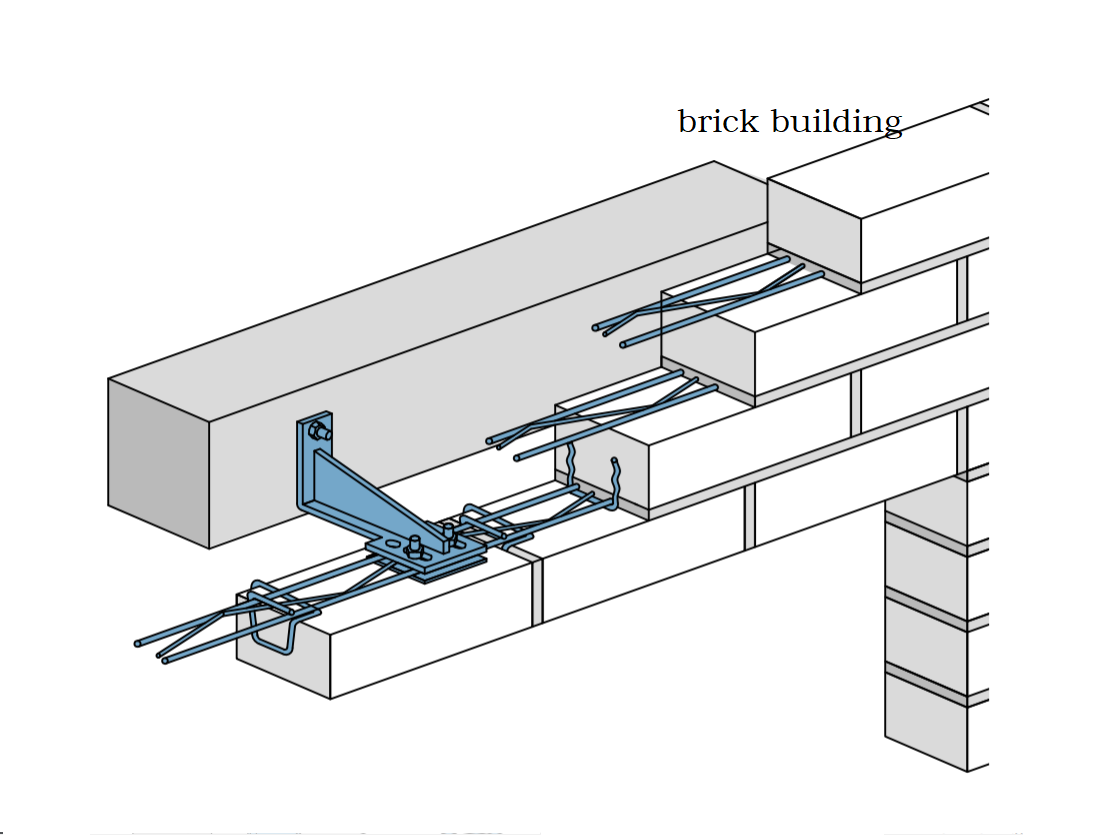

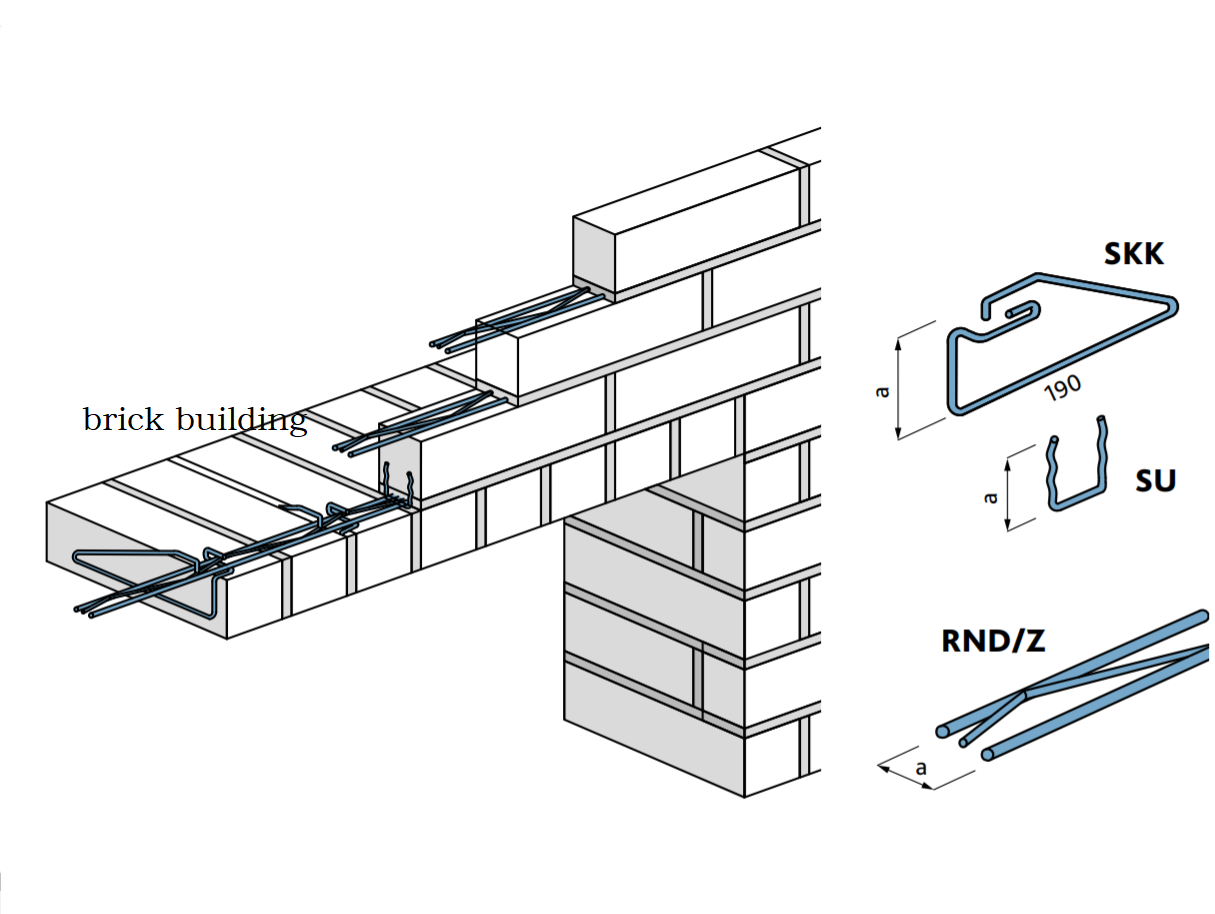

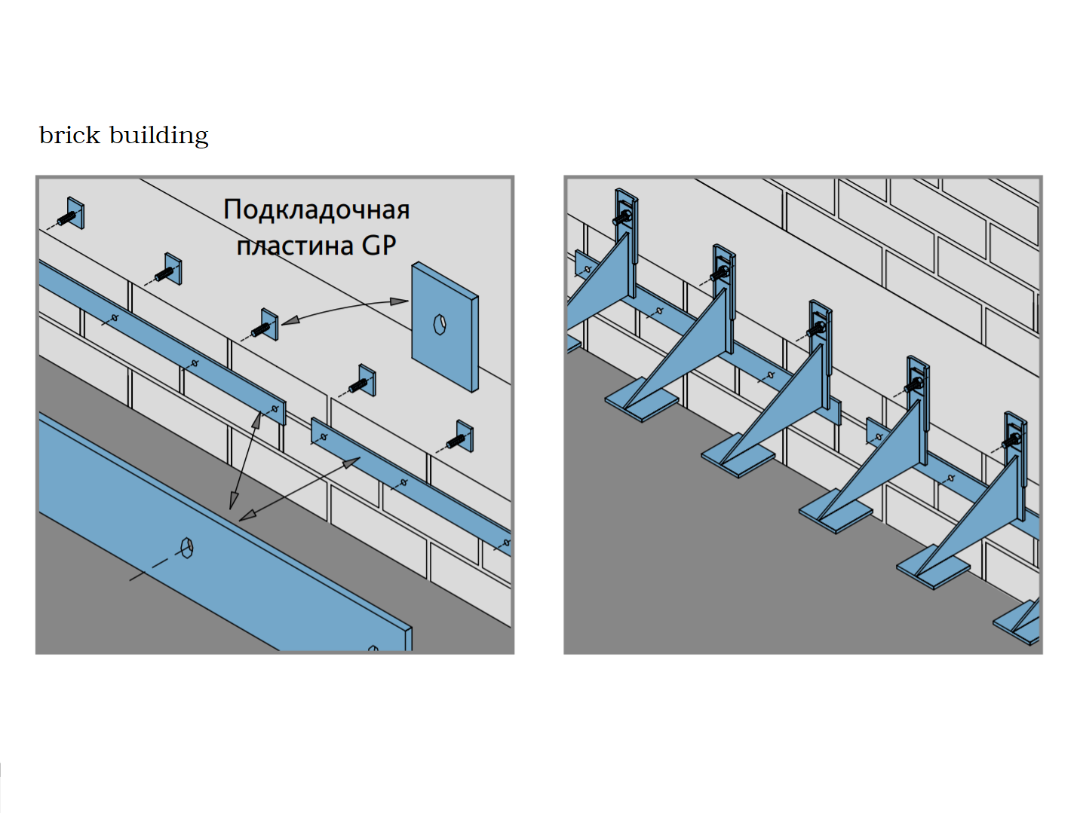

ПЕРЕМЫЧКИ ИЗ ЛИЦЕВОГО КИРПИЧА

Перемычки из лицевого кирпича выполнены с применением системы BAUT, без металлических уголков. При длине перемычки более двух метров применяли кронштейны BAUT, которые крепили шпильками и химическим анкером HILTI. У некоторых черновых перемычек не было железобетонного основания для того, чтобы установить кронштейны, поэтому были применены металлические пластины и полосы для создания необходимого основания.

ПЕРЕМЫЧКИ ИЗ ЛИЦЕВОГО КИРПИЧА

Перемычки из лицевого кирпича выполнены с применением системы BAUT, без металлических уголков. При длине перемычки более двух метров применяли кронштейны BAUT, которые крепили шпильками и химическим анкером HILTI. У некоторых черновых перемычек не было железобетонного основания для того, чтобы установить кронштейны, поэтому были применены металлические пластины и полосы для создания необходимого основания.

КАРКАС ИЗ ПРОФИЛЕЙ HILTI И АКВАПАНЕЛЕЙ

Над воротами гаража по проекту находится декоративная штукатурка, поэтом в этом месте сделали каркас из профилей HILTI и на него произвели монтаж аквапанели KNAUF, которые будут отштукатурены.

КАРКАС ИЗ ПРОФИЛЕЙ HILTI И АКВАПАНЕЛЕЙ

Над воротами гаража по проекту находится декоративная штукатурка, поэтом в этом месте сделали каркас из профилей HILTI и на него произвели монтаж аквапанели KNAUF, которые будут отштукатурены.

УТЕПЛЕНИЕ

В качестве утепления применили минеральную вату Rockwool толщиной 100 мм и 50 мм. Двухслойное утепление методом наложения 1/2 исключило мостики холода в швах между утеплителями, также мягкий утеплитель ВЕНТИ БАТТС Н 100 мм плотно закрыл неровности стен и позволил нормально установить второй слой. Смонтированный утеплитель для защиты от осадков закрывали плёнкой.

УТЕПЛЕНИЕ

В качестве утепления применили минеральную вату Rockwool толщиной 100 мм и 50 мм. Двухслойное утепление методом наложения 1/2 исключило мостики холода в швах между утеплителями, также мягкий утеплитель ВЕНТИ БАТТС Н 100 мм плотно закрыл неровности стен и позволил нормально установить второй слой. Смонтированный утеплитель для защиты от осадков закрывали плёнкой.

ДЕКОРАТИВНАЯ ШТУКАТУРКА

Фасад здания сделан из кирпича ручной формовки и декоративной штукатурки. Для создания декоративной штукатурки мы использовали утеплитель Rockwool серии "Рокфасад". Перед монтажом утеплителя на основание наносили грунтовку ROCKforce. На утеплитель наносили клеевой состав ROCKglue и приклеивали к обработанному основанию. После приклеивания утеплителя наносили базово-клеевой состав ROCKmortar и в неё втапливали стеклотканевую сетку ROCKfiber. На высохший базовый слой наносили грунтовку ROCKprimer и потом штукатурили силиконовой
штукатуркой ROCKdecorsil S 1.5 окрашенной в массе. Если есть необходимость изменения цвета, то используем силиконовую краску ROCKsil. Каждый нанесённый слой материала должен высохнуть.

ДЕКОРАТИВНАЯ ШТУКАТУРКА

Фасад здания сделан из кирпича ручной формовки и декоративной штукатурки. Для создания декоративной штукатурки мы использовали утеплитель Rockwool серии "Рокфасад". Перед монтажом утеплителя на основание наносили грунтовку ROCKforce. На утеплитель наносили клеевой состав ROCKglue и приклеивали к обработанному основанию. После приклеивания утеплителя наносили базово-клеевой состав ROCKmortar и в неё втапливали стеклотканевую сетку ROCKfiber. На высохший базовый слой наносили грунтовку ROCKprimer и потом штукатурили силиконовой
штукатуркой ROCKdecorsil окрашенной в массе. Если есть необходимость изменения цвета, то используем силиконовую краску ROCKsil. Каждый нанесённый слой материала должен высохнуть.

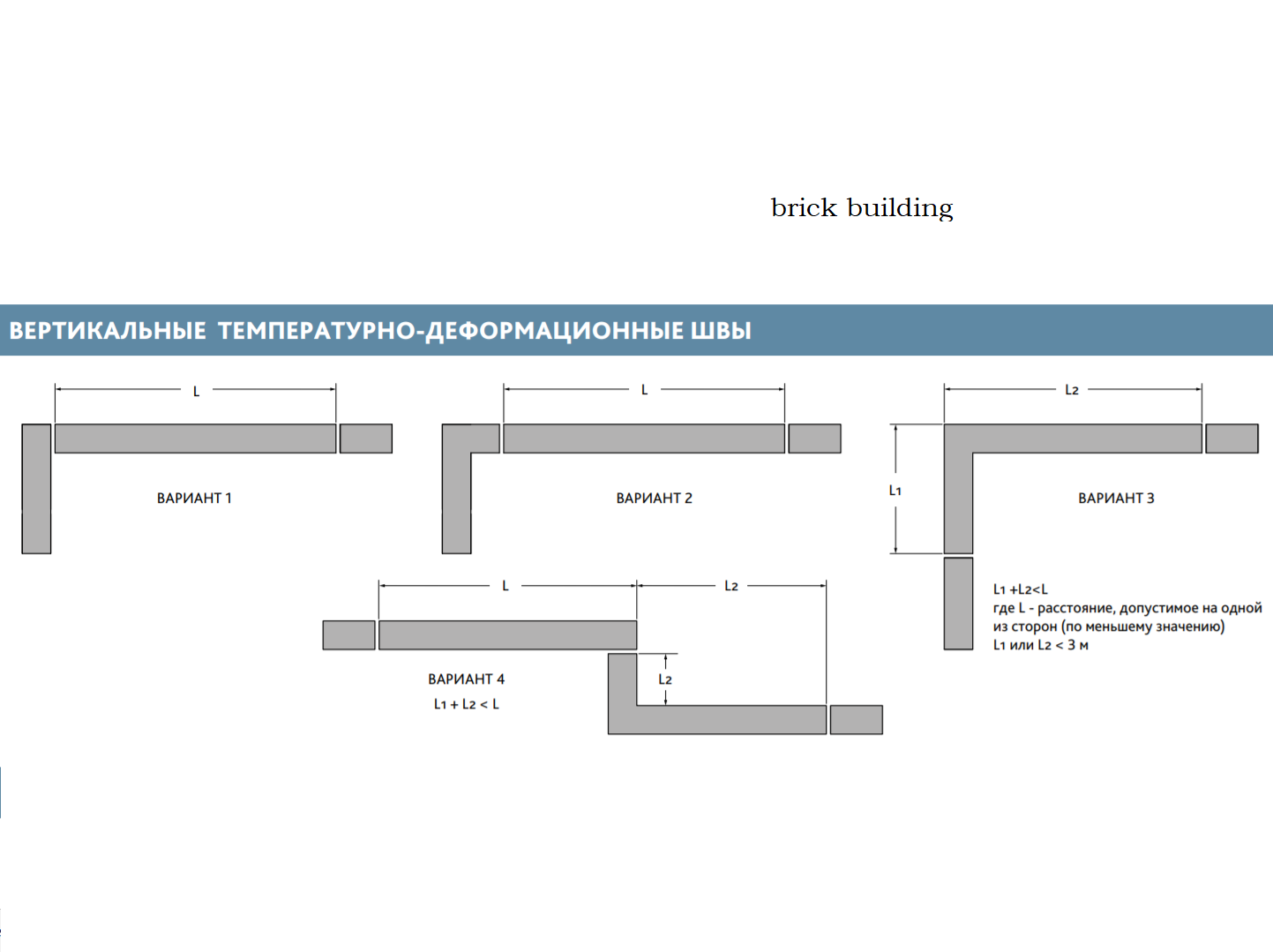

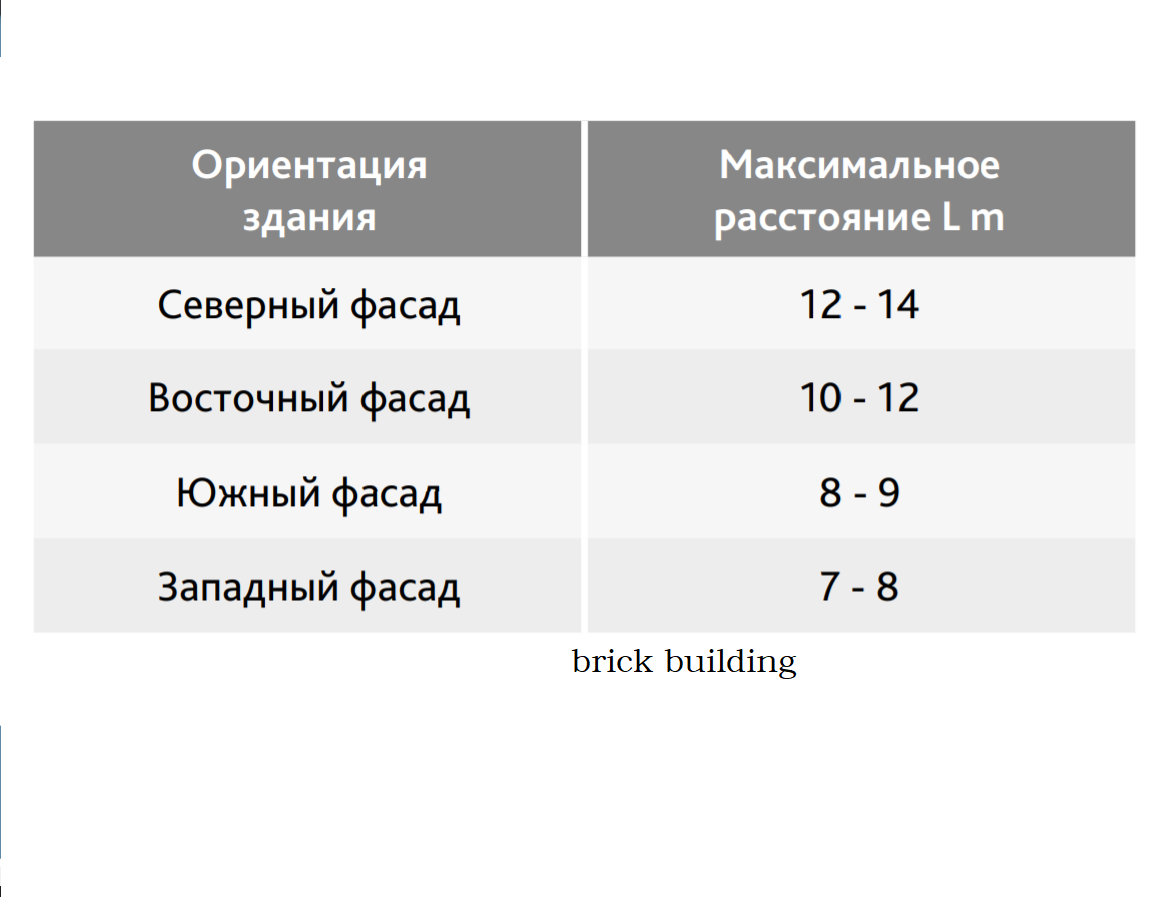

ДЕФОРМАЦИОННЫЕ ШВЫ

Одним из важнейших условий долговечности облицовочной кирпичной кладки является деление фасада на фрагменты с помощью температурно-деформационных швов. Размер фрагментов кладки был рассчитан с учётом ориентации фасада к сторонам света. Деформационных швов было сделано больше там, где перепады температур больше. Данные швы были заполнены подобранной под цвет кладки предварительно сжатой уплотнительной лентой (ПСУЛ) компании Illbruck из вспененного полиуретана с лабиринтной структурой пор и специальной пропиткой.

ДЕФОРМАЦИОННЫЕ ШВЫ

Одним из важнейших условий долговечности облицовочной кирпичной кладки является деление фасада на фрагменты с помощью температурно-деформационных швов. Размер фрагментов кладки был рассчитан с учётом ориентации фасада к сторонам света. Деформационных швов было сделано больше там, где перепады температур больше. Данные швы были заполнены подобранной под цвет кладки предварительно сжатой уплотнительной лентой (ПСУЛ) компании Illbruck из вспененного полиуретана с лабиринтной структурой пор и специальной пропиткой.

МОНТАЖ МЕТАЛЛИЧЕСКИХ КРЫШЕК НА ПАРАПЕТ

Оцинкованные покрашенные крышки на парапет устанавливали с помощью стальных костылей, которые изготовлены под форму крышки и крепятся к парапету на дюбеля. После установки крышек с них была снята плёнка.

МОНТАЖ МЕТАЛЛИЧЕСКИХ КРЫШЕК НА ПАРАПЕТ

Оцинкованные покрашенные крышки на парапет устанавливали с помощью стальных костылей, которые изготовлены под форму крышки и крепятся к парапету на дюбеля. После установки крышек с них была снята плёнка.

УСТАНОВКА ФЛЮГАРОК

Флюгарки сделаны из оцинкованной стали.

УСТАНОВКА ФЛЮГАРОК

Флюгарки сделаны из оцинкованной стали.
